【评测】首款21Gbps HDMI2.0线缆——fibbr UltraPro2

2019-04-11

下载评测

作者:swq01  |  来自:https://post.m.smzdm.com/p/ax08lm32/?send_by=7392114864&from=timeline&isappinstalled=0

玩AV的用户都离不开HDMI接口,在影音市场上HDMI接口几乎一统天下,DP接口基本上都只能在显示器上才能看到,目前最新的HDMI版本是2.0b,带宽是18Gbps,市面上HDMI线基本上都是这个规格的,但最近Fibbr在今年1月份的美国2019CES消费电子展上展出了一款带宽高达21Gbps的新线UltraPro2,相对于18Gbps的一代会有什么改进与优势呢,这次有幸拿到这款还没正式上市的线材,下面和大家分享下。


一.开箱


二.为什么要21Gbps


三.播放器上的设置


四.屏摄


五.总结


一.开箱

虽然是2代产品了,但外包装仍然是我们很熟悉的FIBBR的风格。

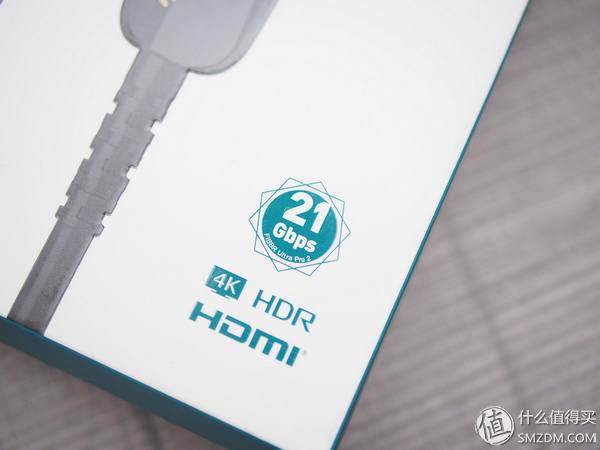

21Gbps的醒目logo,预示着这是新一代的线材。

线材特性的logo,其中最让我心动的HDR 12bits 4:4:4的支持,另外,ARC的支持也首次在光纤线上实现。

拆开后就可以看到线材了,这次拿到的是5m的版本。

相较于1代线材,我们可以看到线材外皮已经不是PET编织网了,改成了采用美国最高防火等级CMP缆皮,具有高阻燃、低烟、低热、低毒、无滴漏的特点。在实际使用中,CMP线缆在燃烧冒烟解体之前可以忍受高达800℃以上的温度,同时,cmp缆线还有一个显著特点是即使强制使其燃烧,燃烧时产生的烟雾也很少,安全性能还是非常赞的。同时内部的光纤也升级到了bendrobust二代,在传输性能,抗弯折性能上都有提升。这也是叫2代的缘故,比起1代线材,无论是内芯还是外套都有了长足的改进。

这次还是用OPPO 203UE来做测试机。

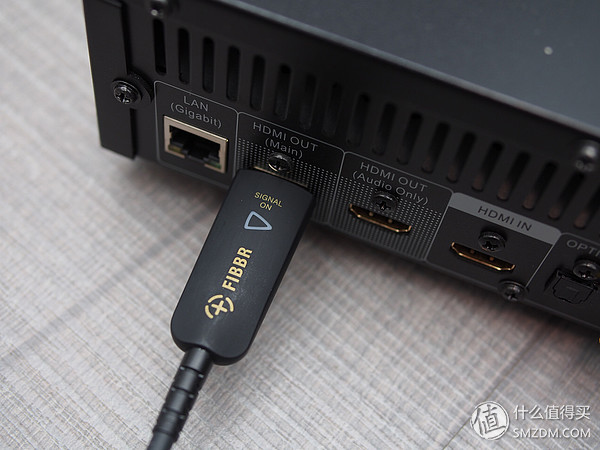

Fibbr标志性的三角型信号指示灯和LED照明,都是非常有用的2个小细节。


二.为什么要21Gbps

我们现在使用的HDMI标准基本上都是2.0b,传输带宽为18Gbps。但随着HDR大动态,广色域的越来越普及,HDMI2.0b的18Gbps带宽已经有点显得捉襟见肘。

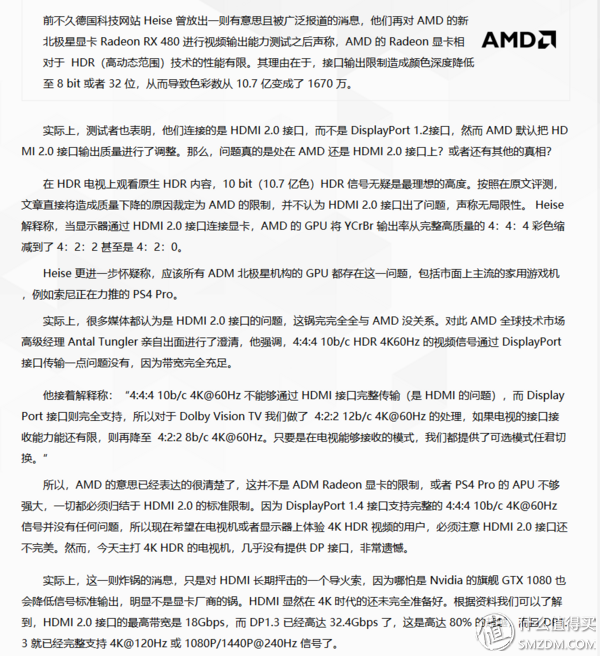

这是摘自网络的一则报道,可以看到HDMI 2.0的带宽已经无法满足4:4:4 10b/c 4K@60Hz的传输了。所以,AMD或者Nvidia的HDMI输出都会对色彩进行压缩。

4:4:4和4:2:2究竟有什么区别呢,这个我们首先要了解下YCbCr。“YCbCr是指影像信号进行压缩处理时,所采用的色彩取样比例(Chroma Subsampling),Y代表亮度(Luma),CbCr 则为色差(Chrominance),简称“色取样”。YCbCr 4:4:4就是指最完整,没有省略前的状态。而YCbCr 4:2:2,就是亮度Y不变,而色度信号简化成“横向相邻的两个点只取一个记录”的状态。而YCbCr 4:2:0更进一步,色度信号简化成“上下左右相邻四个点只取一个记录”的状态。”可以看到4:2:2相对于4:4:4的色彩少了一半。

来张更专业的图表,可以看到4K 60p 10bits 4:4:4的输出是需要20.05Gbps的,而4K 60p 12bits 4:4:4的输出甚至需要24.06Gbps的带宽,而还未普及的HDMI 2.1标准的48Gbps也只能刚刚满足4K 120p 12bits 4:4:4的传输需求。fibbr UltraPro2的21Gbps能够完美的满足4K 60p 10bit 4:4:4的传输。这也是为什么我们需要21Gbps的原因。


三.播放器上的设置

这次还是搭配OPPO 203UE来做测试,因为目前4K UHD的片源基本上都是4K 24/60p 10bits 4:2:2,普通的18Gbps的线材完全能胜任,所以,这次我在播放器上设置下强制4:4:4输出,看能不能体现21Gbps的优势。

同时色彩深度我也强制12bit的输出,以压榨更多的性能。


四.屏摄

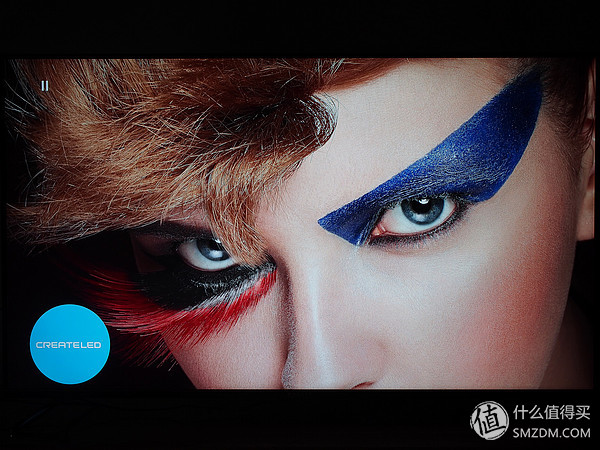

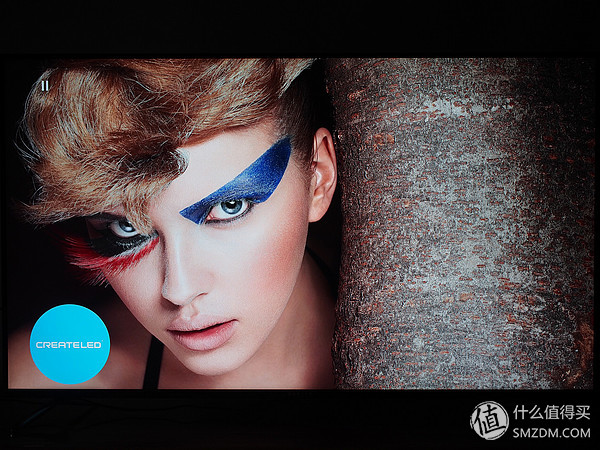

这只4K演示片有着超高的码率,最高的时候超过230Mbps,对于细节的表达非常清楚,但其色彩空间并不算突出,BT709 8bits 4:2:0,经过203强制升频到4:4:412bits输出,输出正常。。

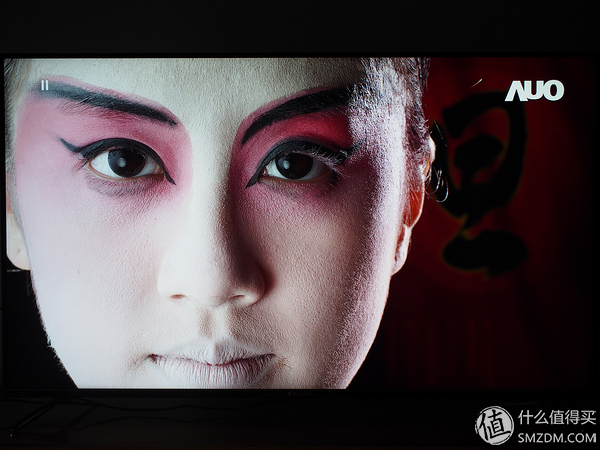

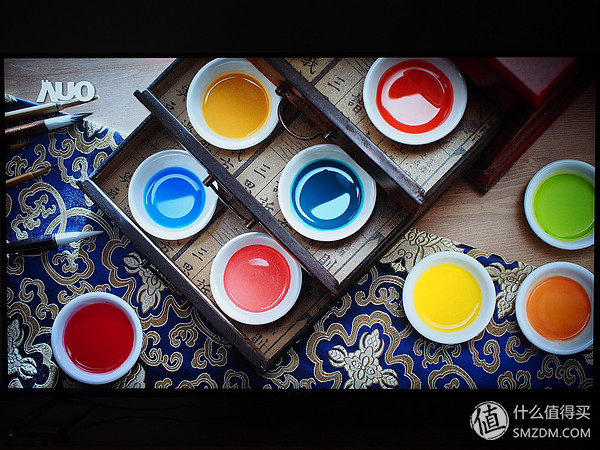

大家都非常熟悉的脸谱4K演示片,色彩比较丰富,细节也比较到位,也是只BT709 8bit 4:2:0的片子,强制4:4:4 12bits输出也没问题。

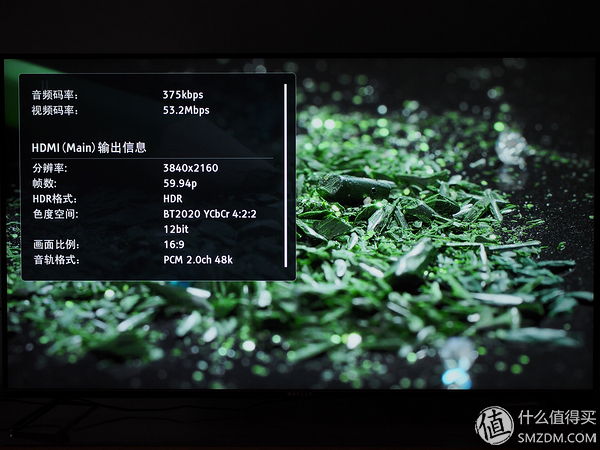

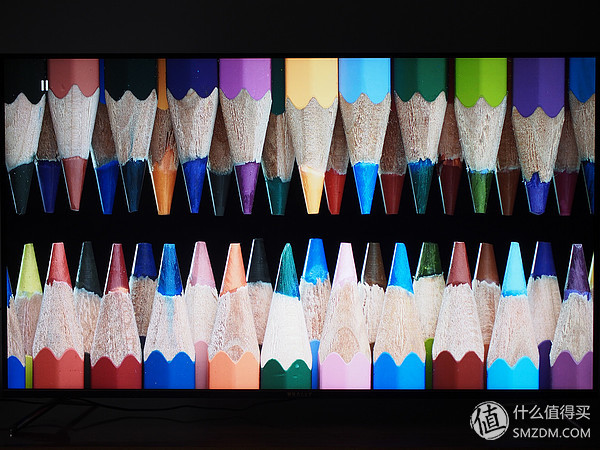

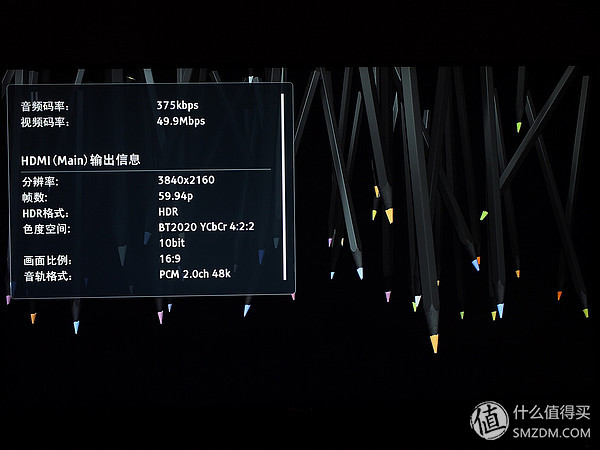

这是一只广色域 HDR的4K演示片了,BT2020 10bits的,但也是4:2:0压缩色彩的,强制升频后能输出BT2020 12bits 4:2:2,就算我将色深降到10bits,还是只能输出4:2:2,这则可以看到是HDMI传输被限制了,从而无法完整的输出BT2020 10bit 4:4:4。


五.总结


HDMI传输是一套完整的流程,输出、线缆、接受,这三者也适用木桶原理,受限于最短板的那部分,就我的设备而言,OPPO 203是支持4K 60p 12bits 4:4:4输出的,fibbr UltraPro2的21Gbps也是支持4K 60p 10bits 4:4:4的,但最终的结果只是4K 60p 10bits 4:2:2,这就可以肯定是我的电视受限了,但对于高端用户来说,播放器和视频终端都是支持完整色彩的,那么线材的重要性就凸显了,这时传统的18Gbps的HDMI 2.0线缆就是木桶中的那块短板了,UltraPro2的21Gbps 高带宽就能完整的输出4K 60p 10bits 4:4:4了,让我们可以欣赏到完整的色彩了,在HDMI 2.1普及前,21Gbps的HDMI 2.0线缆或许是一个非常不错的过渡方案。
